Reißnagelschaltungen (K3)
Reißnagelschaltungen sind einfache Schaltungen, die mit Reißnägeln auf weichem Pappel-Sperrholz aufgebaut werden. Sie werden im Rahmen von verschiedenen Anlässen gelötet:
- Kindergeburtstagsfeiern im Museum für Kinder ab 8 Jahren
- Maker Faire Messe in Friedrichshafen, HAM-Radio Messe
- Projekttage von Tettnanger Schulen
- Ferien- und Freizeitprogramme
Die Schaltungen können mit dem Handtaster an der Seite der Vitrine kurzzeitig eingeschaltet werden.
Reißnagelschaltungen
Die Reißnagelschaltungen sind alle ähnlich aufgebaut und bestehen aus:
- einem Brettchen aus weichem Holz als Grundlage
- einer Layoutzeichnung, die auf das Holz aufgeklebt wird
- Reißnägel als Kontaktpunkt
- Elektronikbauteilen und Drähten, die zwischen die Reißnägel gelötet werden
- einer 9V-Batterie, welche die Schaltungen mit Spannung versorgt
Die Schaltungen sollen den Kindern nicht nur beim Aufbauen Spaß machen, sondern auch danach:
- der heiße Draht: ein Geschicklichkeitsspiel für Kinder
- Schubladenalarm: Überwachung einer Süßigkeitenschublade gegen Leckermäuler

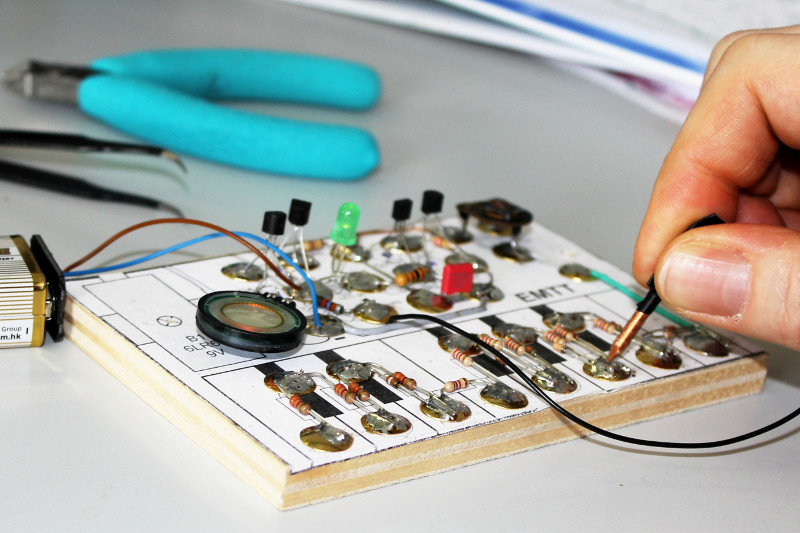

- die Miniorgel: eine Schaltung, mit der man auf einer Oktave einfache Lieder spielen kann
- ...
Die meisten Schaltungen sind von unseren Vereinsmitgliedern entwickelt worden. Weitere Schaltungsideen findet man im Internet.

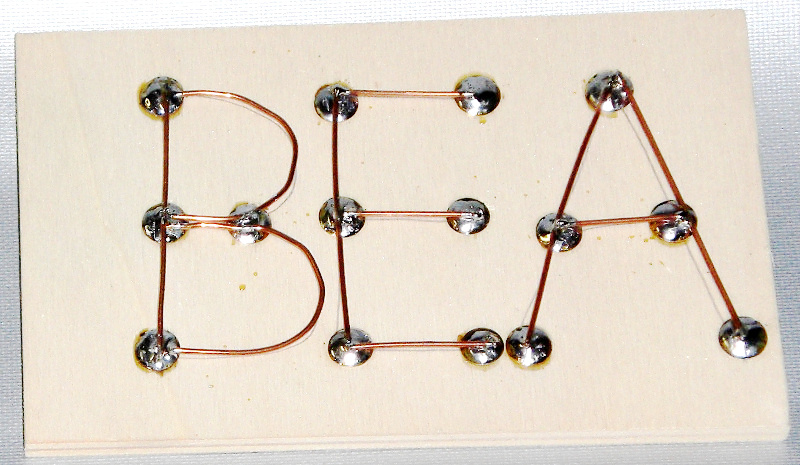

Namenlöten
Alternativ zum Löten von Schaltungen können die Kindern auf den Brettchen ihren Namen zusammenlöten.
- der Name wird auf einem Blatt Papier vorgezeichnet und die Eckpunkte ermittelt
- die Eckpunkte werden auf das Brettchen übertragen und die Reißnägel mit einem Hammer eingeschlagen
- für die Buchstaben wird jeweils ein Stück Kupferdraht gebogen und aufgelötet.
Kinder mit kurzem Namen sind dabei natürlich im Vorteil.
