Das FK504 - eines der weltweit ersten Fernsehkabel (T)

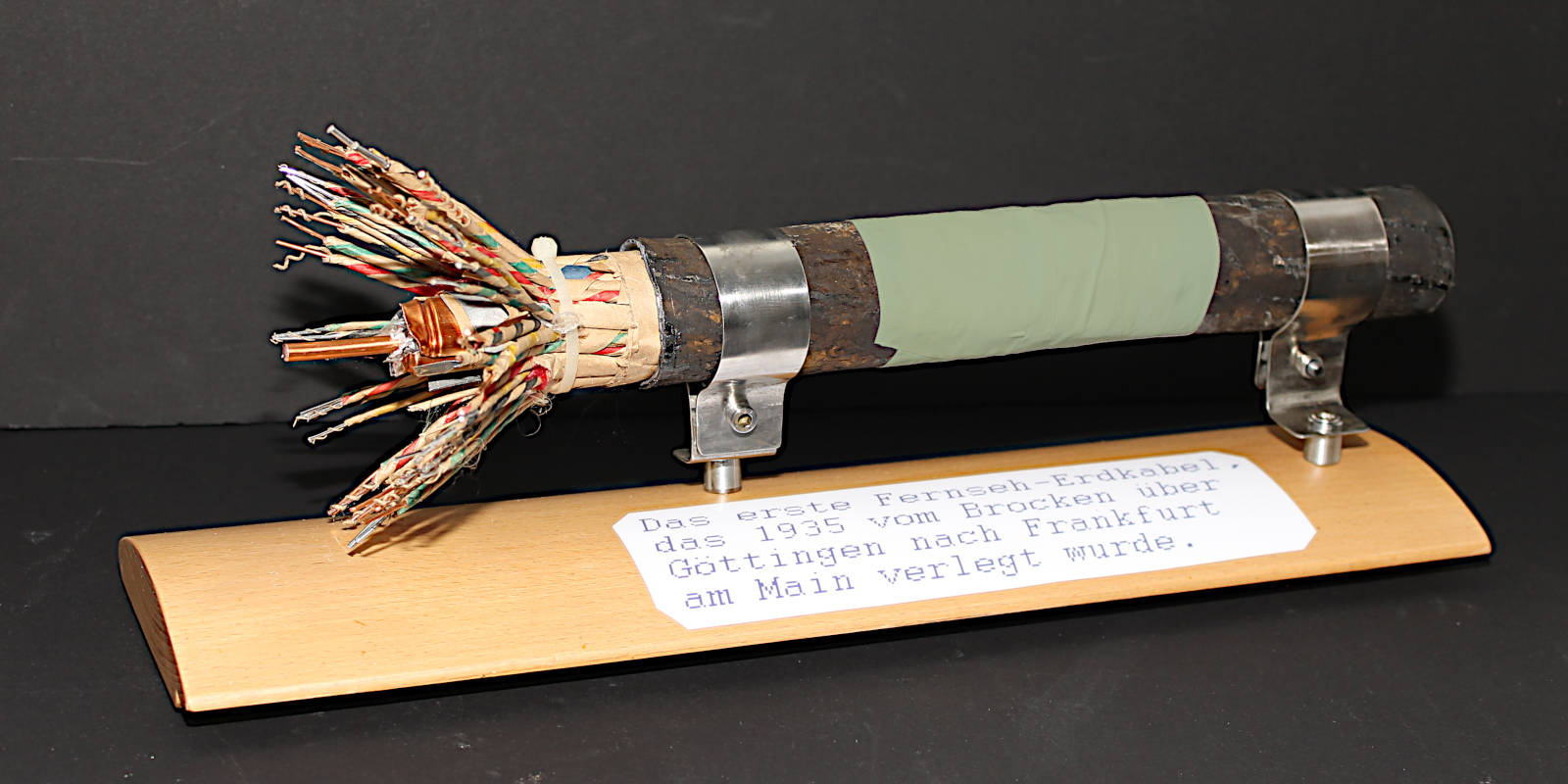

Im Elektronikmuseum Tettnang ist ein Stück eines der weltweit ersten Fernsehkabel zu sehen.
Das manchmal auch als FK504a bezeichnete Kabel führte einst von Berlin über den Ort Braunlage zum Sender auf dem Brocken.
Das Kabel wurde bei Breitenhagen freigelegt, als die Elbe Niedrigwasser führte.
Damit kam ein erstaunliches Stück Technikgeschichte zum Vorschein.

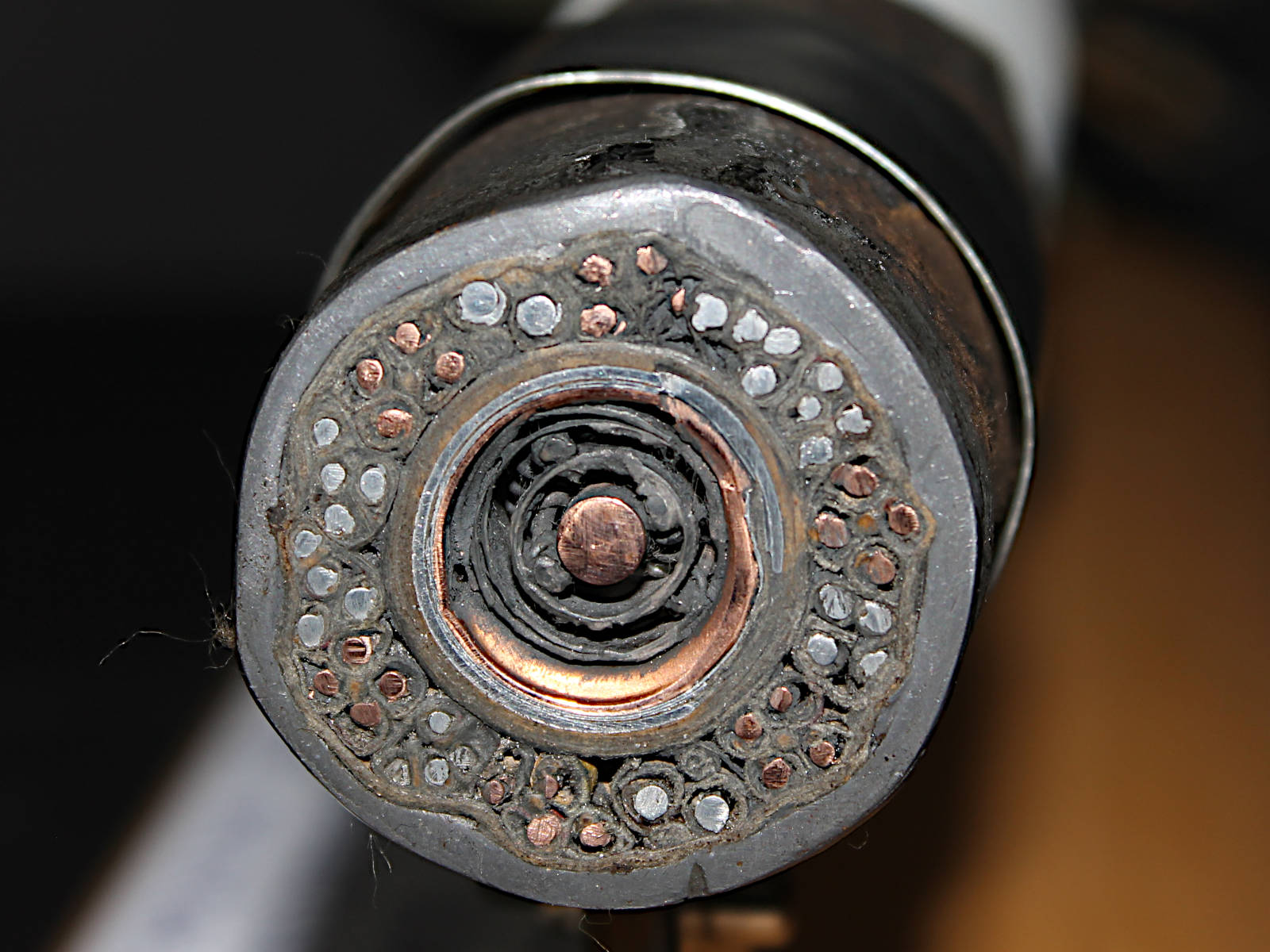

Das Kabel der sogenannten Form 27 besteht aus einem koaxialen Innenteil zur Übertragung von hochfrequenten Signalen.

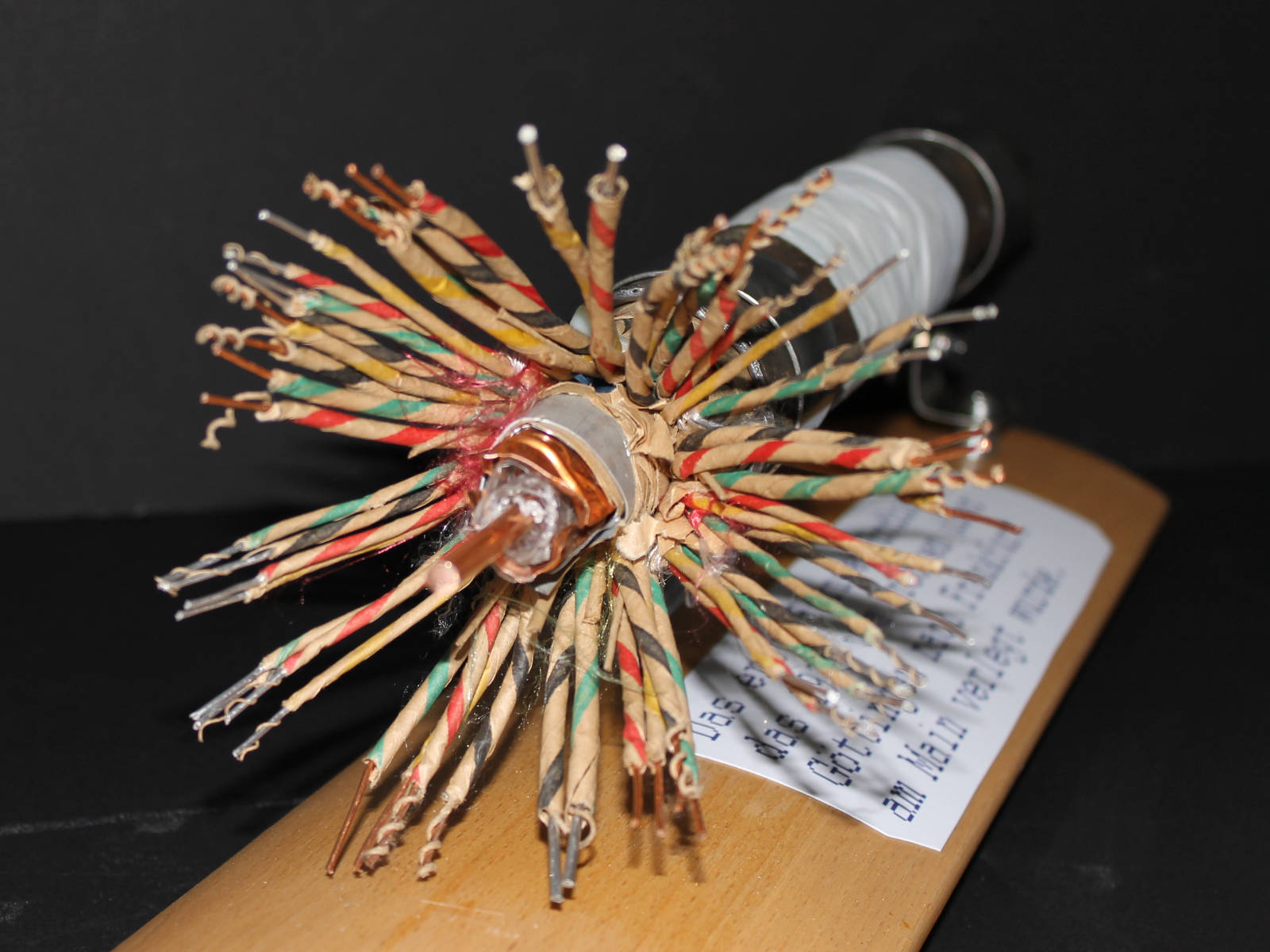

Darum herum sind verschiedene Kupfer- und Stahldrähte eingebunden, die Telefongespräche und Fernschreiben zu übertragen hatten.
Die Isolierung zwischen dem zentralen 5 mm dicken Innenleiter und dem etwa 18 mm dicken Kupferschirm besteht aus Kordeln aus dem Kunststoff Styroflex.
Die äußeren Drähte sind mit Papier isoliert.

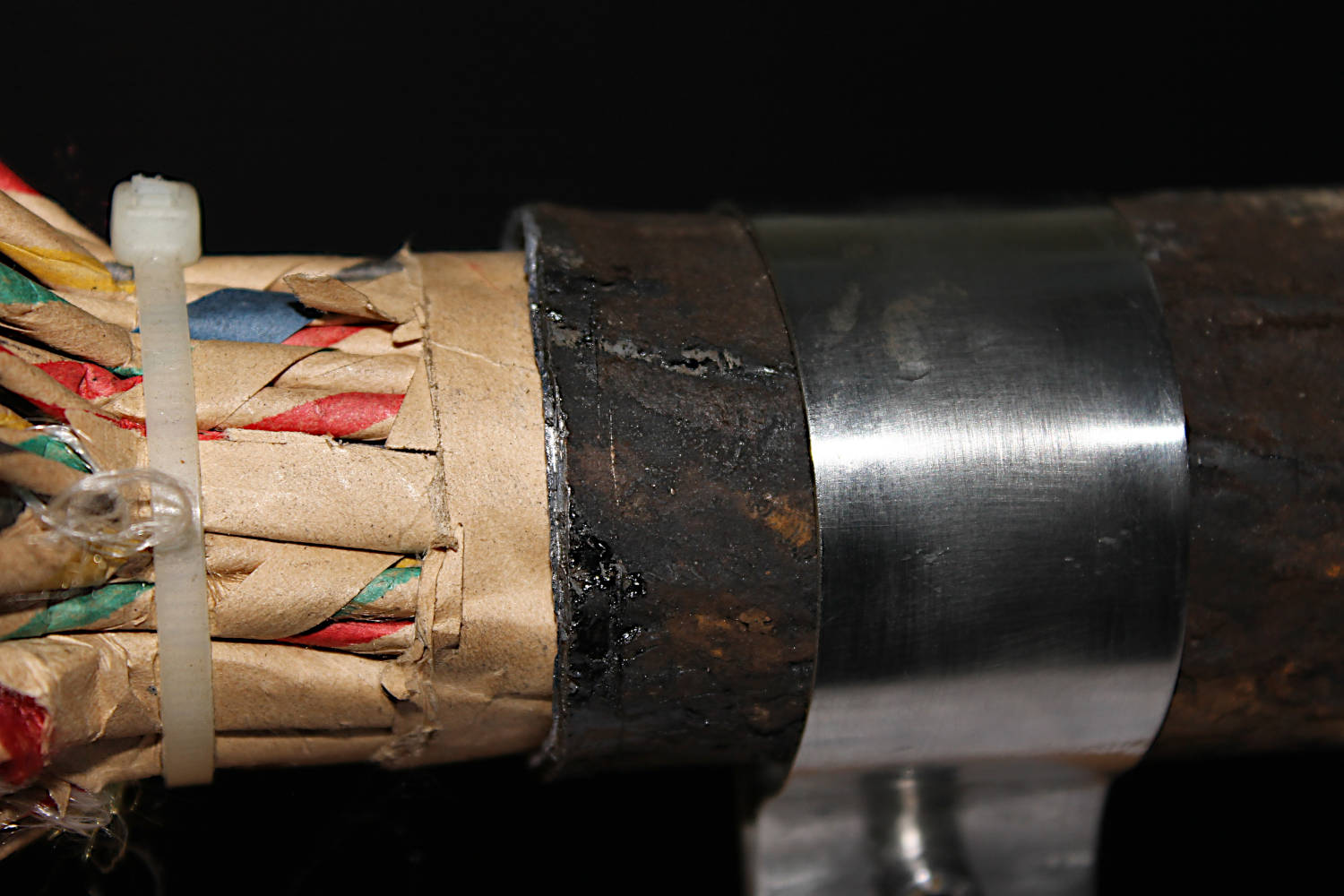

Umgeben ist das ganze von einem Bleirohr, welches von Teer umgeben ist und das Kabel wie eine Schwarzwurst aussehen lässt.
Riechen tut es allerdings anders - nämlich nach Teer.
Geplant wurde das Kabel FK504 (auf dem Streckenabschnitt Berlin-Braunlage-Brocken auch FK504a genannt) 1936, Baubeginn war 1937.
Quellen
- Bauch, Jürgen: Die Breitbandkabel des Deutschen Reiches 1930 - 1945 - 2017, Band 3 - das FK504, Books On Demand, ISBN 9783746009261.
Das 392 Seiten umfassende großformatige Werk behandelt die Geschichte, Planungen, Aufbau des Kabels und technische Details.
Zahlreiche Abbildungen von Orten, Urkunden und Kabeln machen das Buch sehr interessant. - https://www.volksstimme.de/lokal/schoenebeck/das-erste-fernsehkabel-der-welt-997659.
Von dem im Artikel erwähnten Kabel stammt auch unser Ausstellungsstück.
Autor: Rainer Specker
Fotos: Elektronikmuseum Tettnang Rainer Specker
