Ätzen von Platinen (Leiterplatten)

Aus dem Berichtsheft von Heinz Mauder.

In der moderneren Elektronik werden bis heute Bauteile auf Leiterplatten montiert, die auch als gedruckte Schaltungen oder Platinen bezeichnet werden.
Wie man Leiterbahnen auf eine solche Platine bringt, beschreibt Heinz Mauder in seinem Berichtsheft.

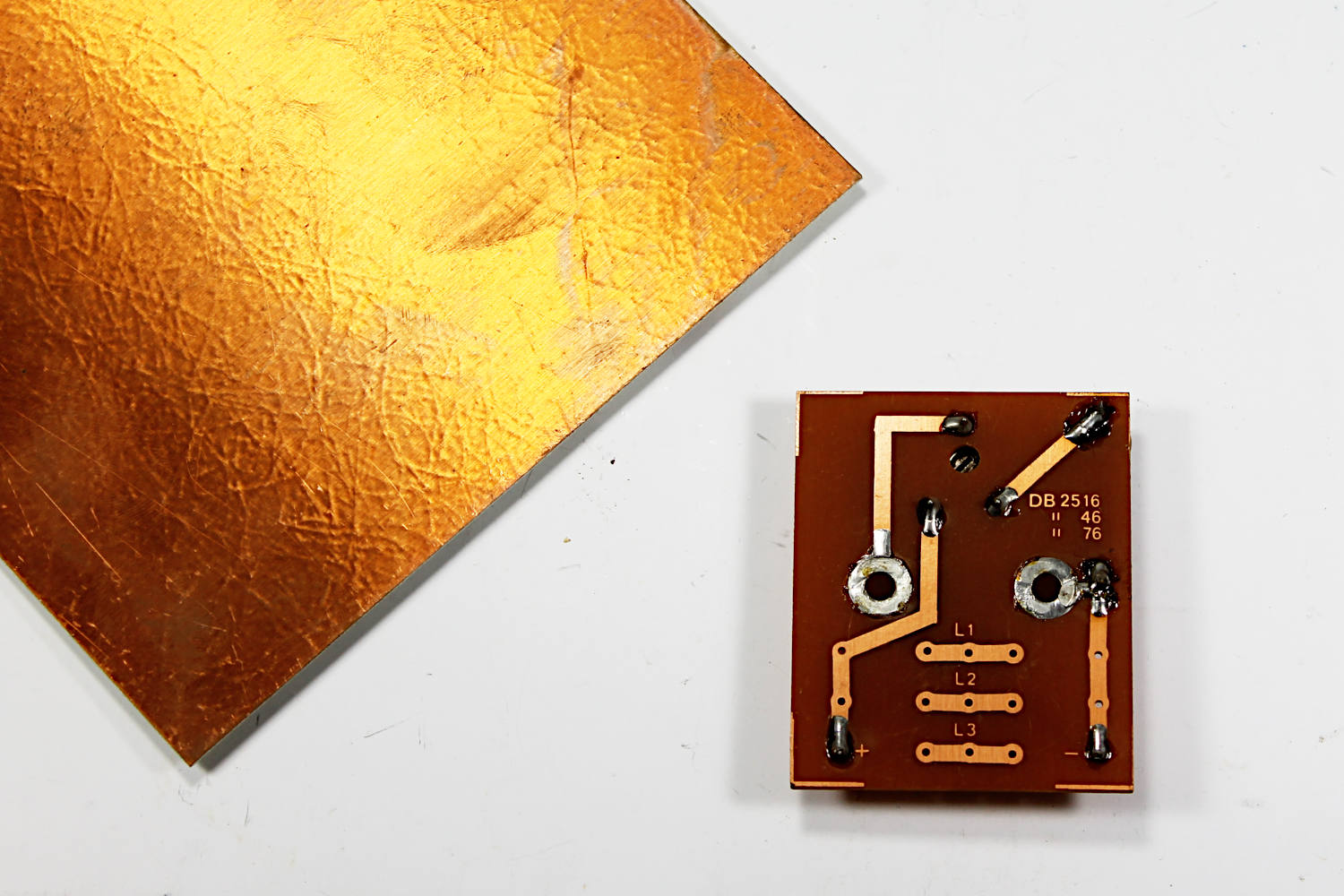

Das Bild zeigt eine rohe Platine, eine Hartpapierplatte, die vollflächig mit Kupfer kaschiert ist (links oben) und eine fertig geätzte Platine mit Lötaugen und Leiterbahnen.
Ein paar Bauteile sind schon angelötet.

Platine roh und geätzt

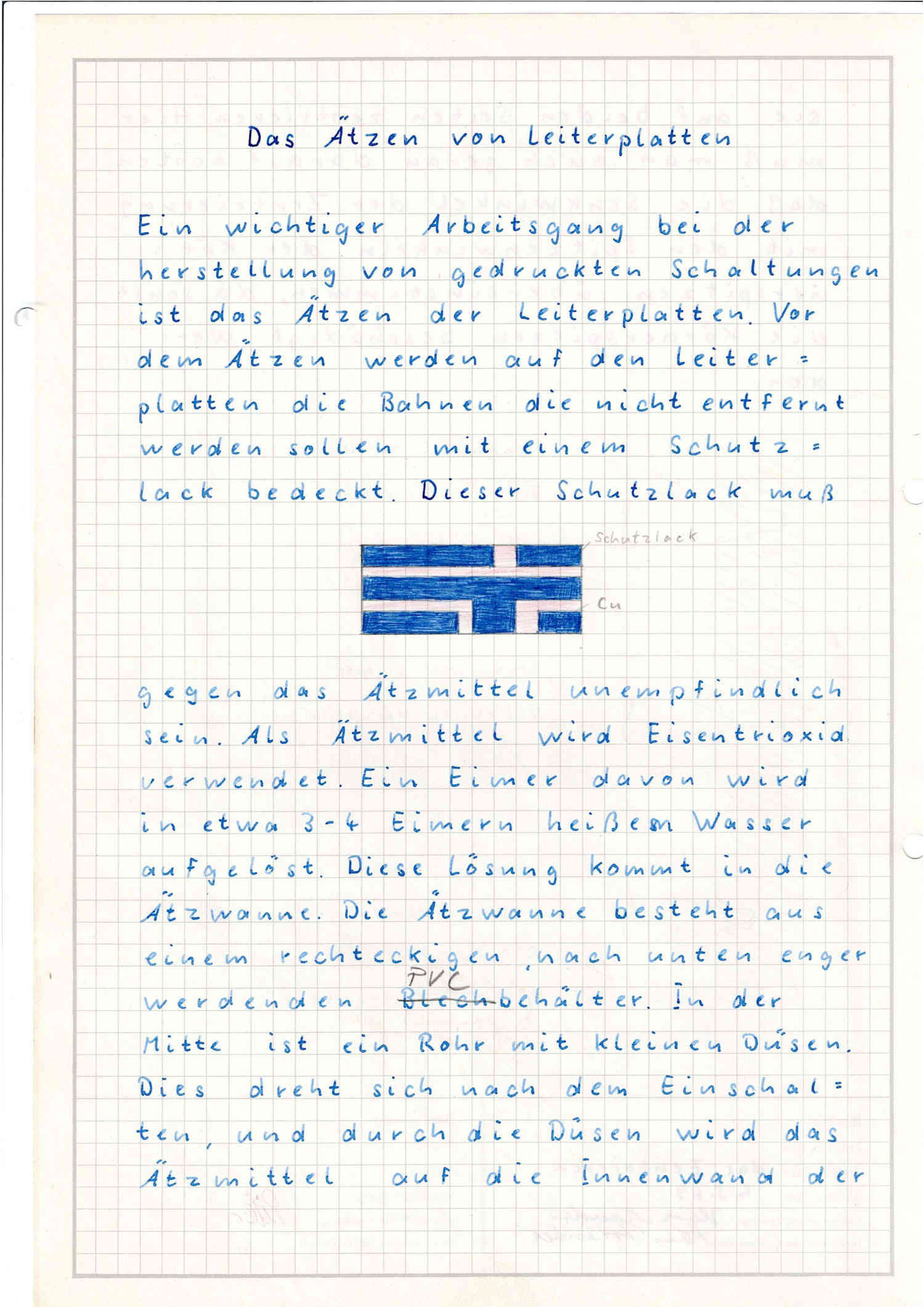

Ätzen einer Platine - Seite 1

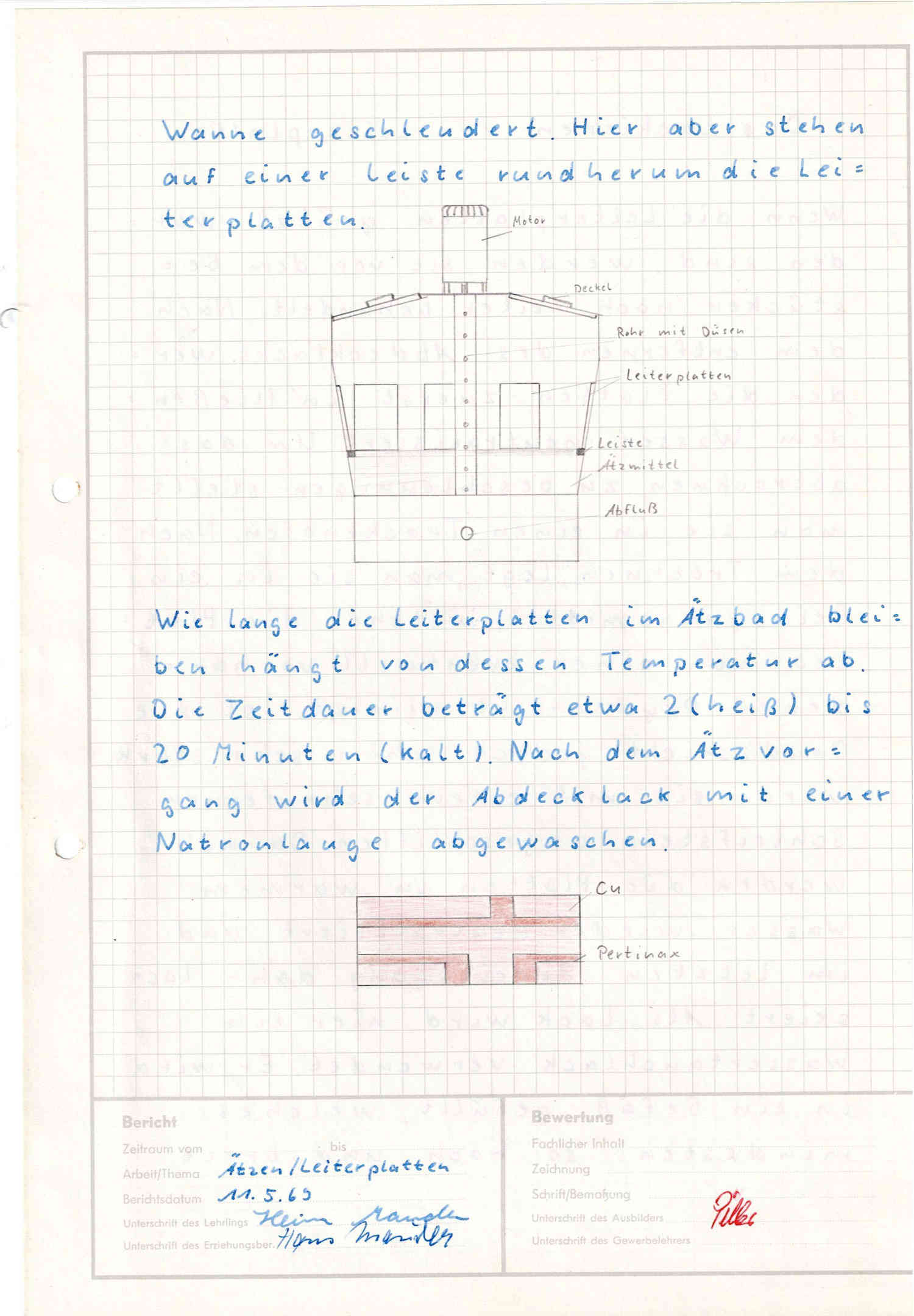

Ätzen einer Platine - Seite 2

---

Berichtsheft: Heinz Mauder
Texte zum Berichtsheft ergänzt durch Rainer Specker
Bild: Rainer Specker

---
