Elektronikausbildung bei PEK - Kabelbaum binden

Aus dem Berichtsheft von Otto Ortlieb

So hat sich ein Künstler der Firma ifm einen Kabelbaum vorgestellt.

Natürlich ist mit "Kabelbaum" nicht ein Baum mit Kabeln gemeint, sondern zusammengebundene Leitungen. Zum Beispiel im Auto gibt es solche Kabelbäume: Je ein paar Leitungen müssen zu den Rücklichtern, zum Armaturenbrett etc. geführt werden.
Die Leitungen werden vorgefertigt, also zusammengebunden, und ann als Ganzes eingebaut.

Auch auf der Rückseite des PEK-Rechentrainers finden sich aufwändig gebundene Kabelbäume.

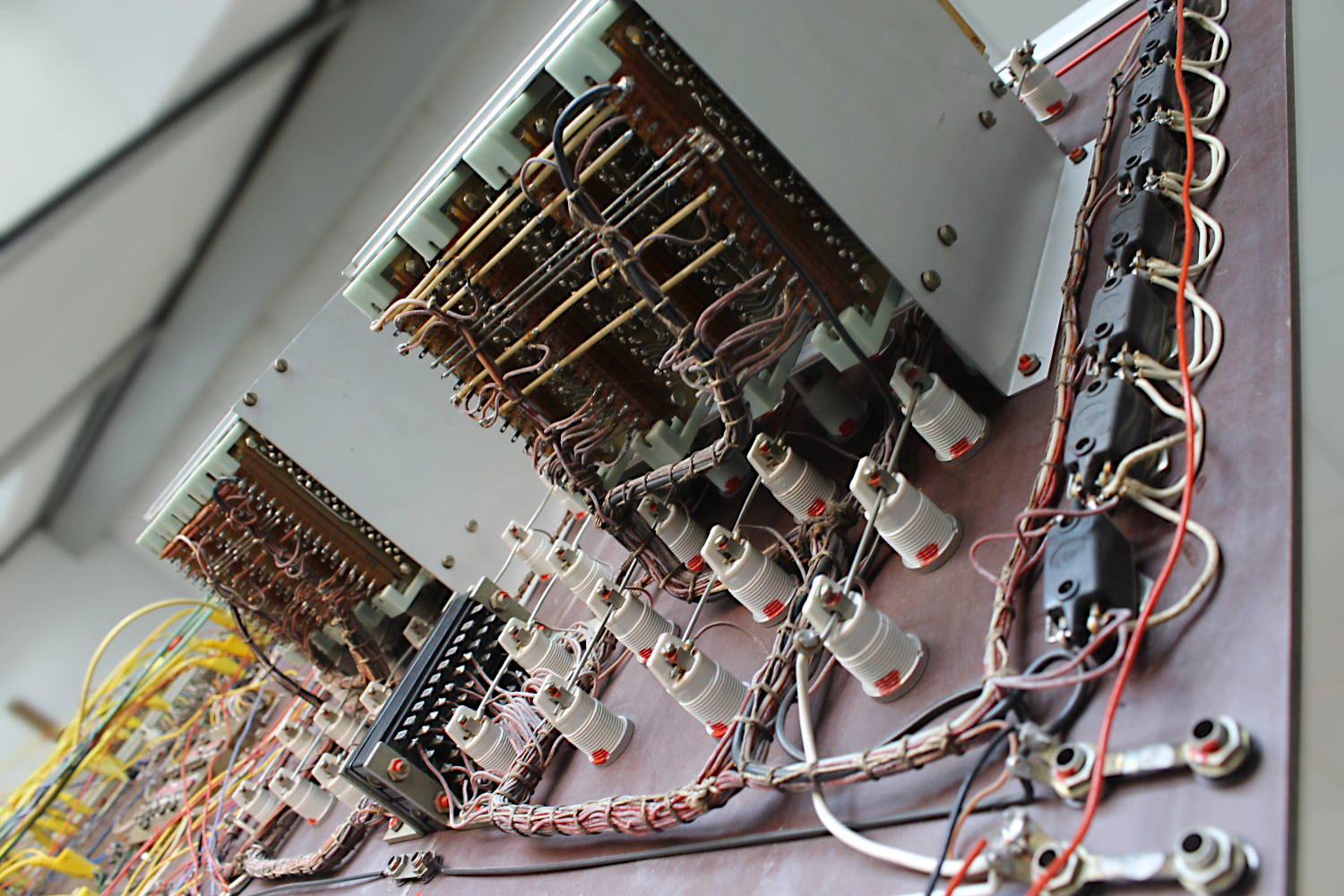

Kabelbaum auf der Rückseite des PEK-Rechentrainers.

Eine wunderbare Anleitung, wie man Kabelbäume bindet, findet sich in Otto Ortliebs Berichtsheft.

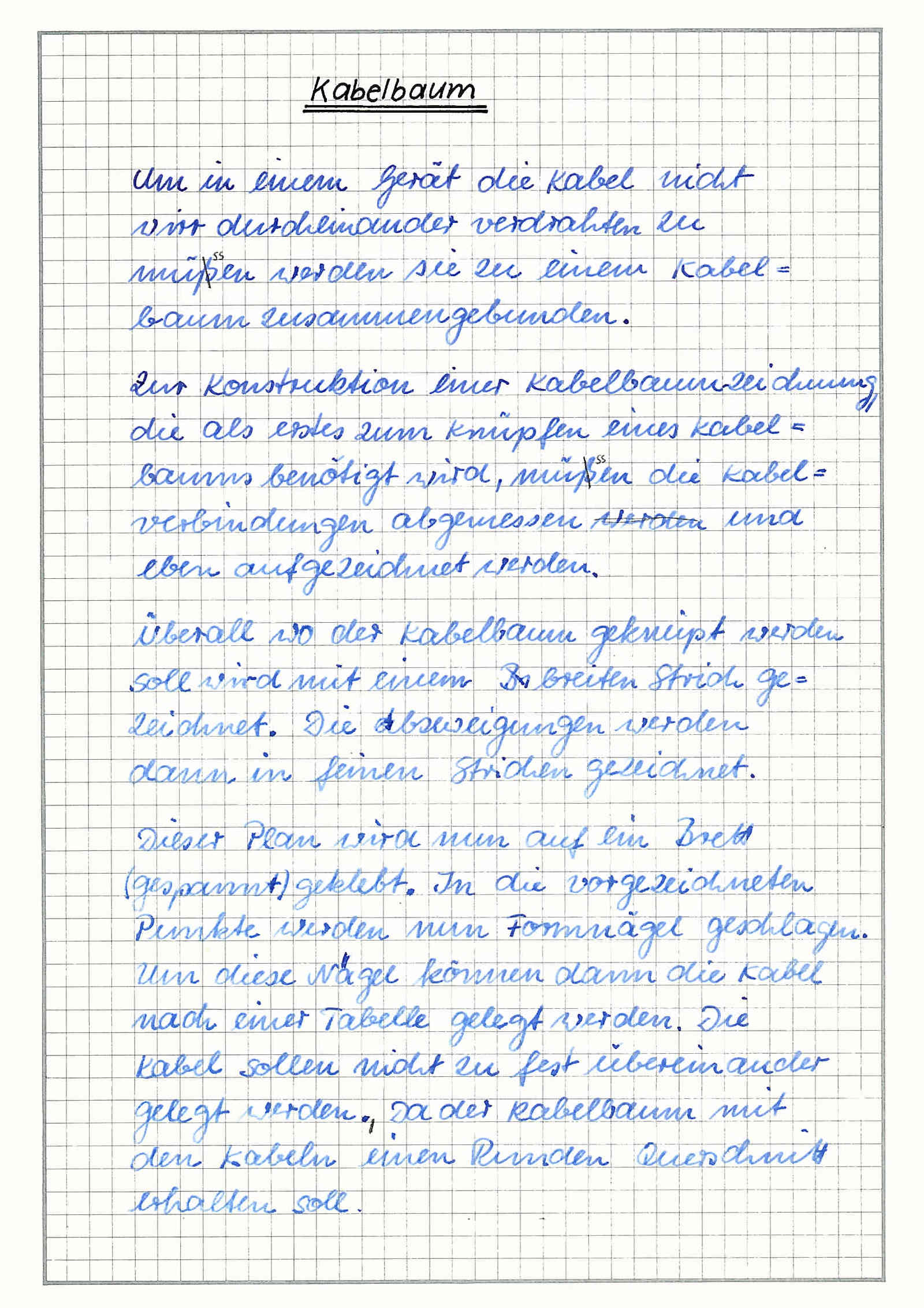

Kabelbaum binden S. 1

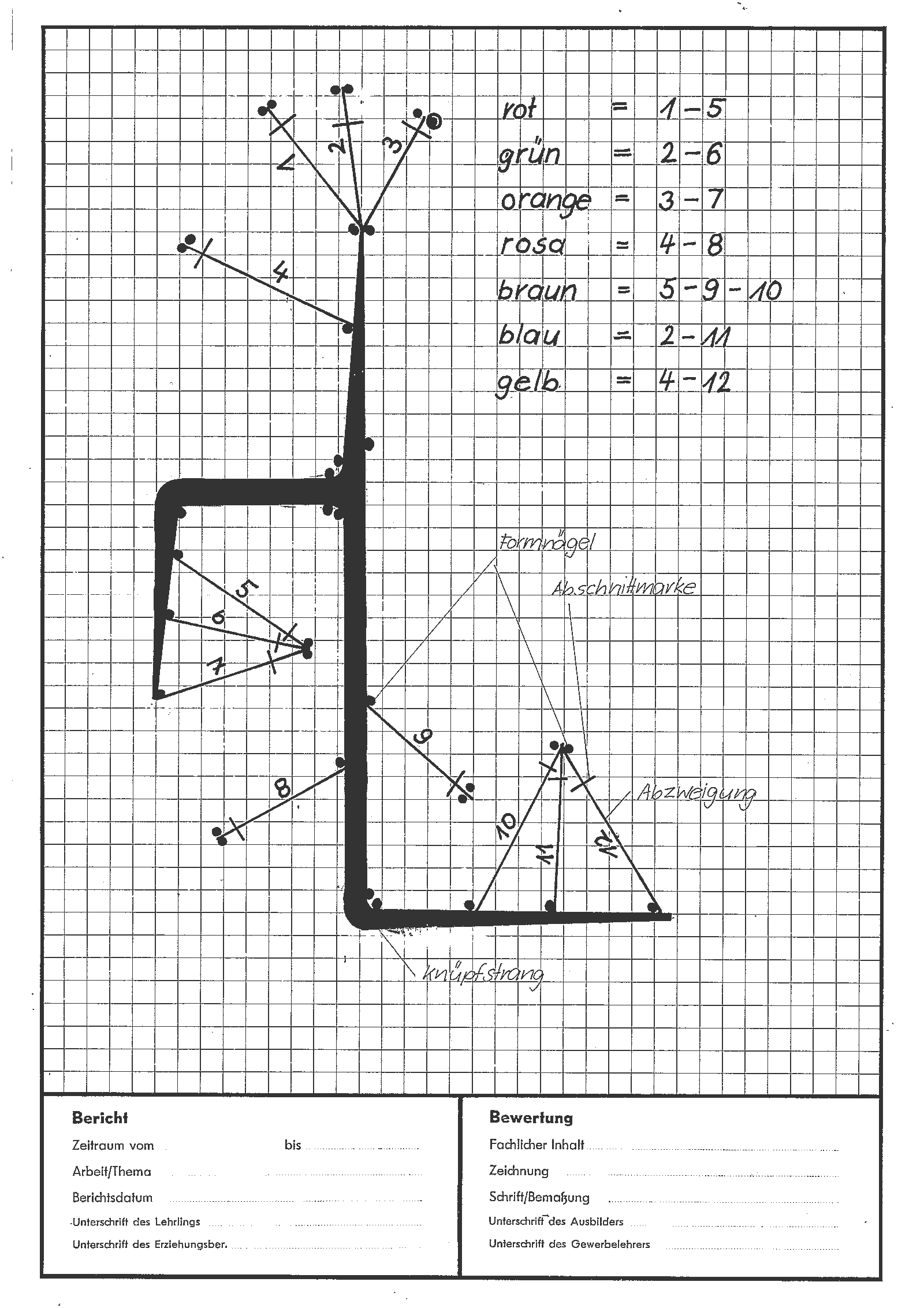

Kabelbaum binden S. 2

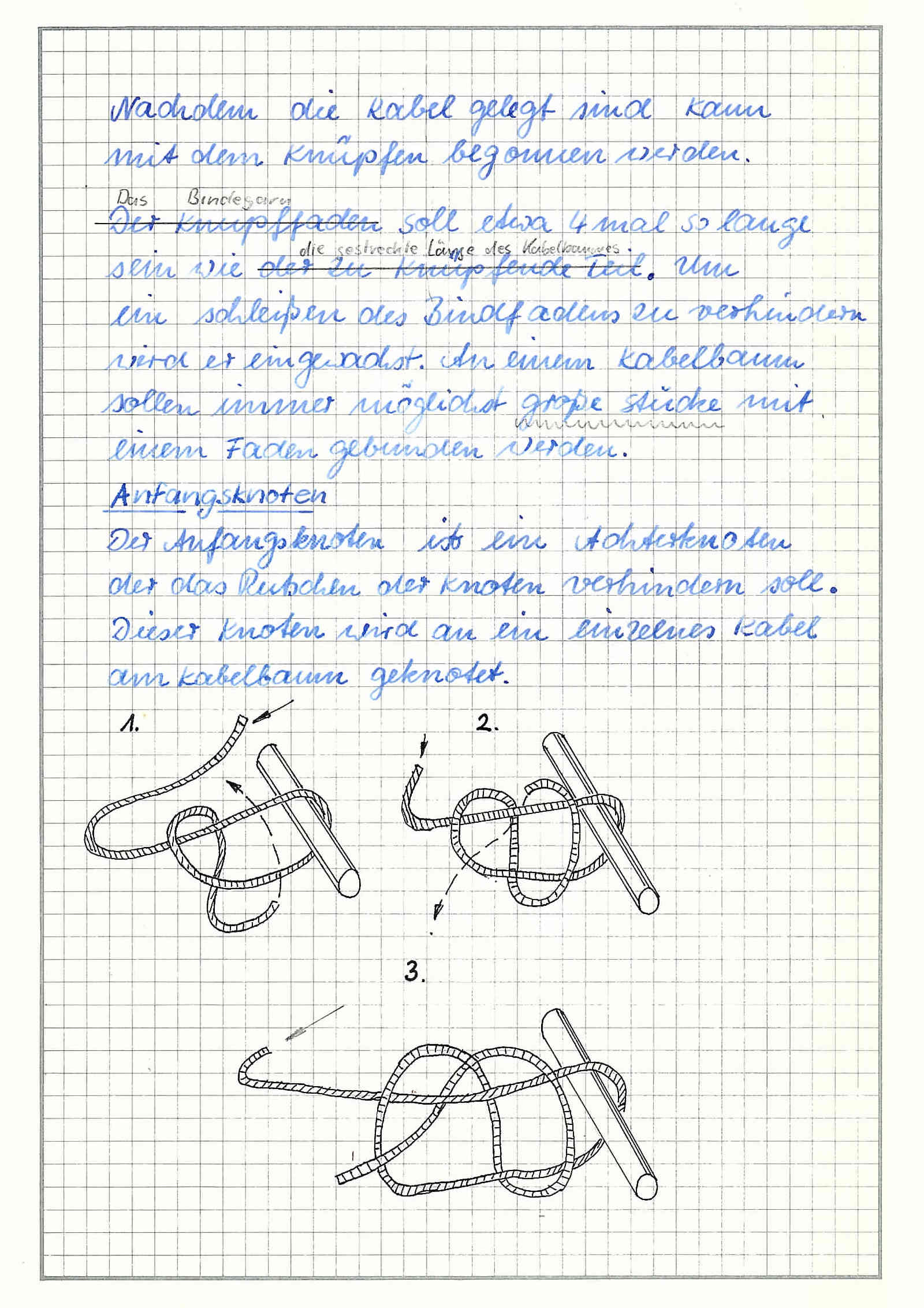

Kabelbaum binden S. 3

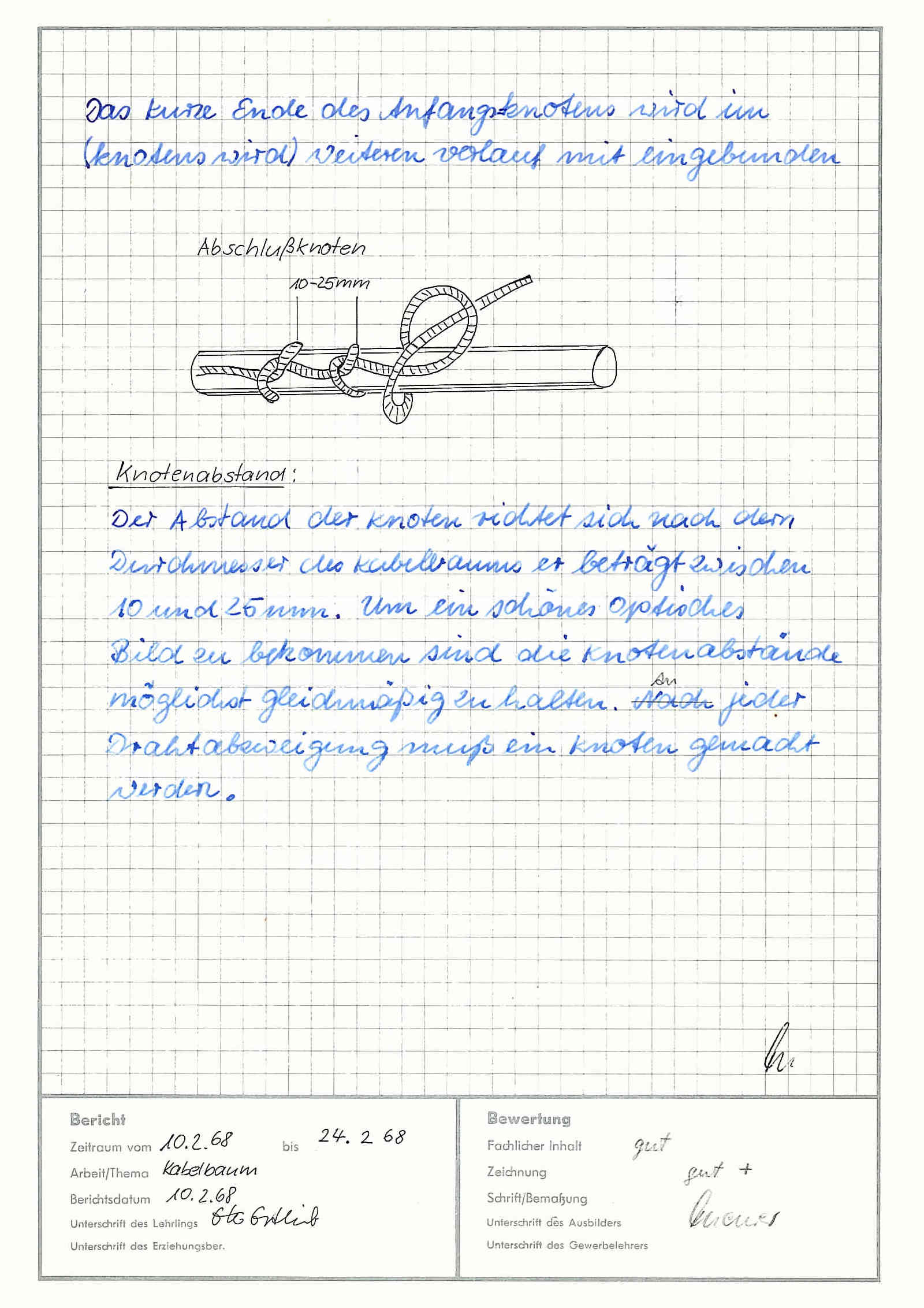

Kabelbaum binden S. 4

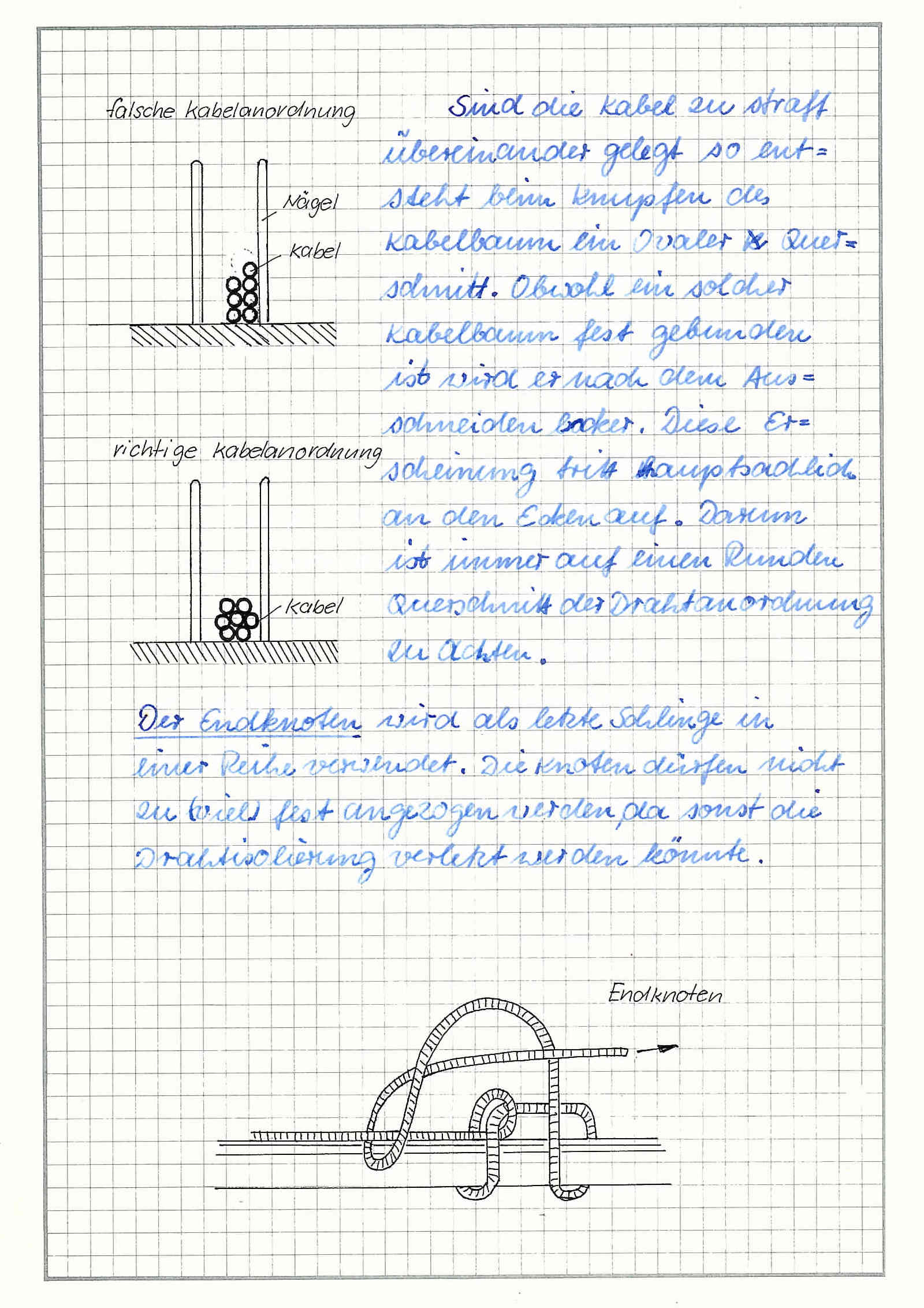

Kabelbaum binden S. 5

---

Berichtsheft: Otto Ortlieb
Texte zum Berichtsheft ergänzt durch Rainer Specker
Bilder: Rainer Specker

---
