Wie man ein Bauteil für die Steckplatte anfertigt

Aus dem Berichtsheft von Heinz Mauder.

Das PEK Didacta-System besteht aus DIN A4- oder DIN A3-großen Platten mit 4 mm-Buchsen, in die elektronische Bauteile gesteckt werden können.
Inzwischen heißt das System anders und wird immer noch z. B. von der Göttinger Firma Phywe vertrieben - an diese gingen 1976 die letzten Reste von PEK.

Um elektronische Schaltungen aufbauen zu können, benötigt man - klar - elektronische Bauteile.
Diese wwurden bei PEK in kleine Kunststoffgehäuse eingebaut mit zwei oder mehr 4 mm-Steckerstiften dran.
Die Steckerstifte waren gleich dick und auch gleich weit auseinader wie die eines Netzsteckers.

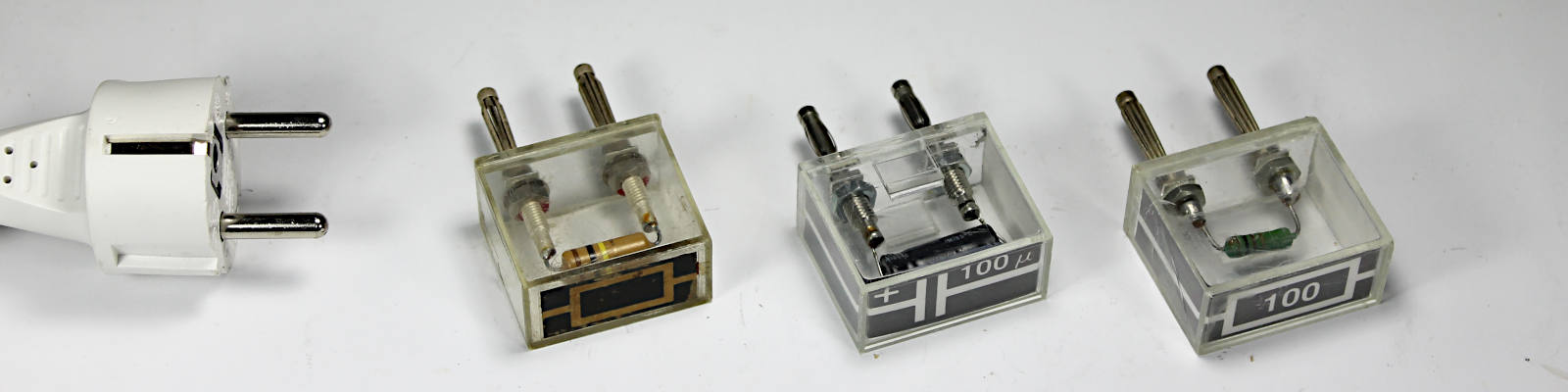

Steckbauteile zum Experimentieren. Links zum Größenvergleich ein Netzstecker.

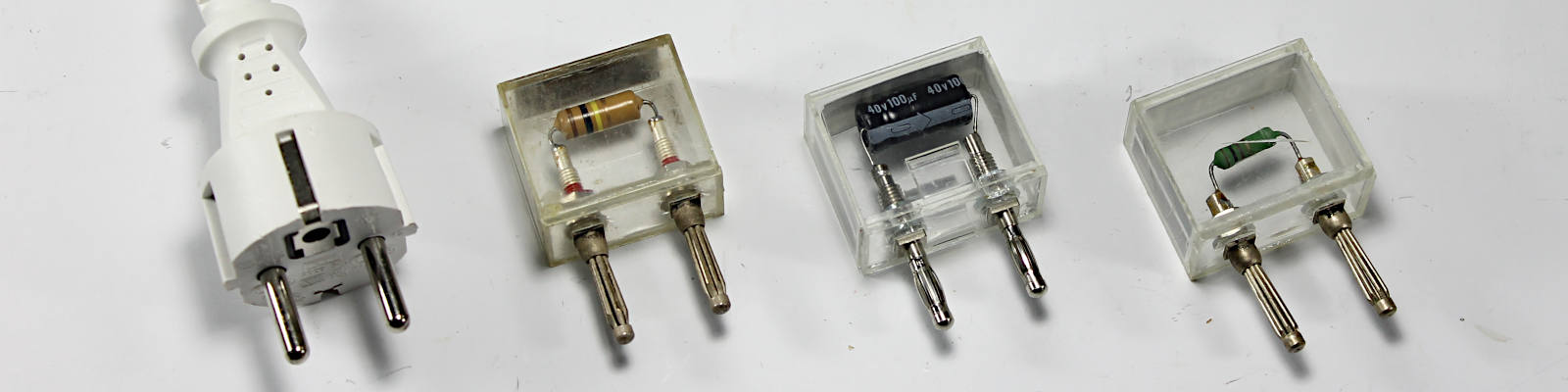

Steckbauteile zum Experimentieren, Ansicht von unten.

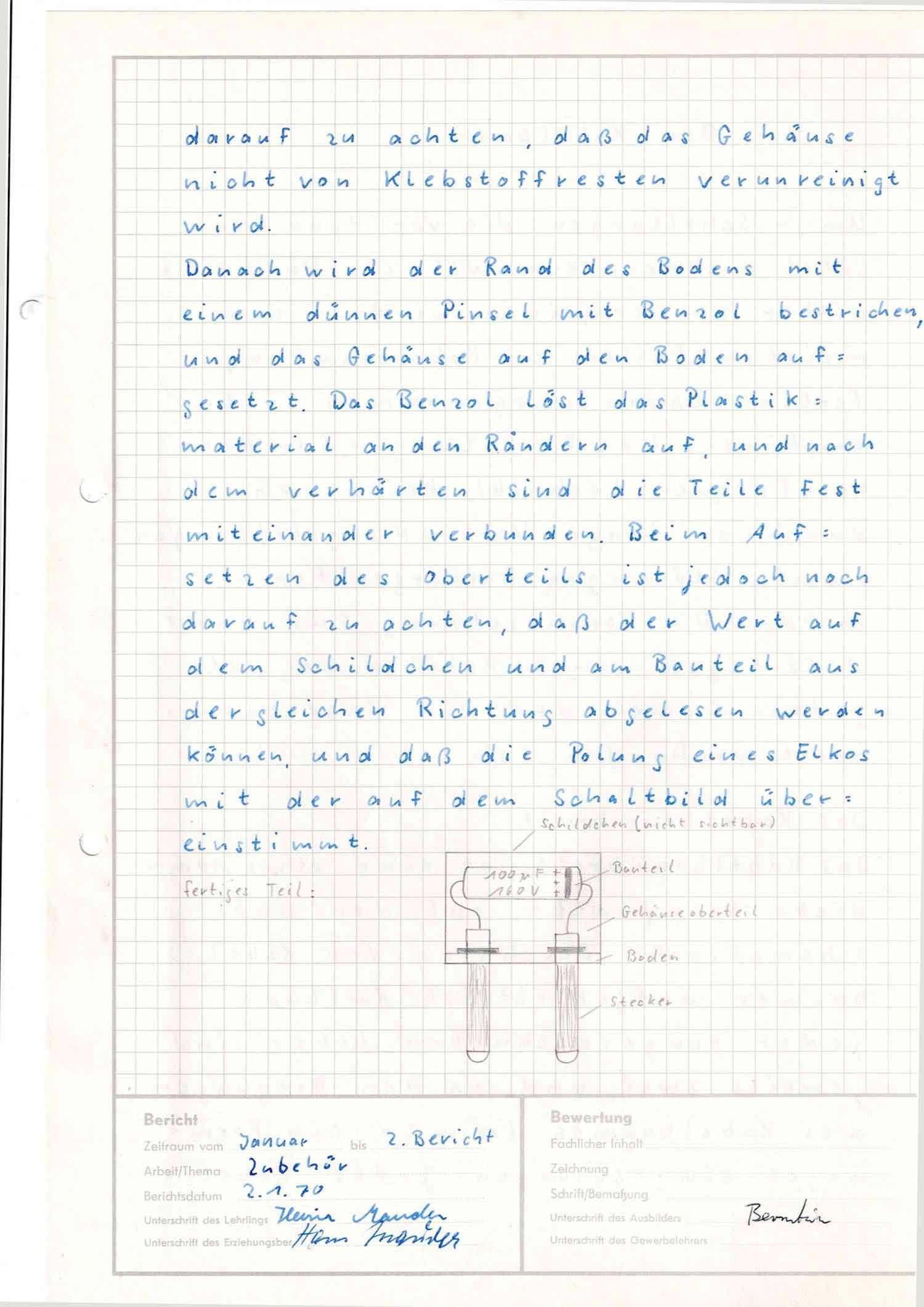

Anfertigung eines Steckbauteils - Seite 1

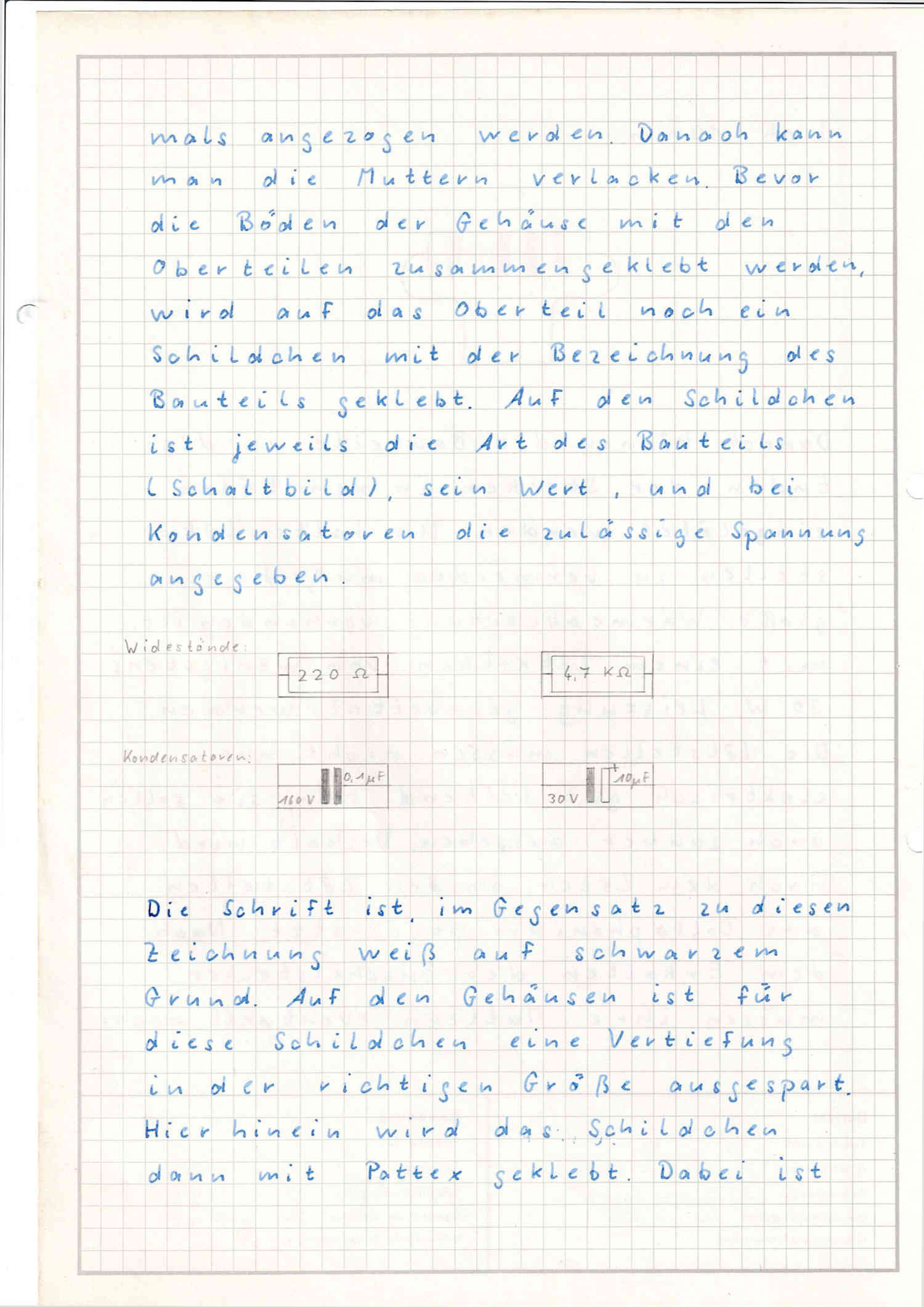

Anfertigung eines Steckbauteils - Seite 2

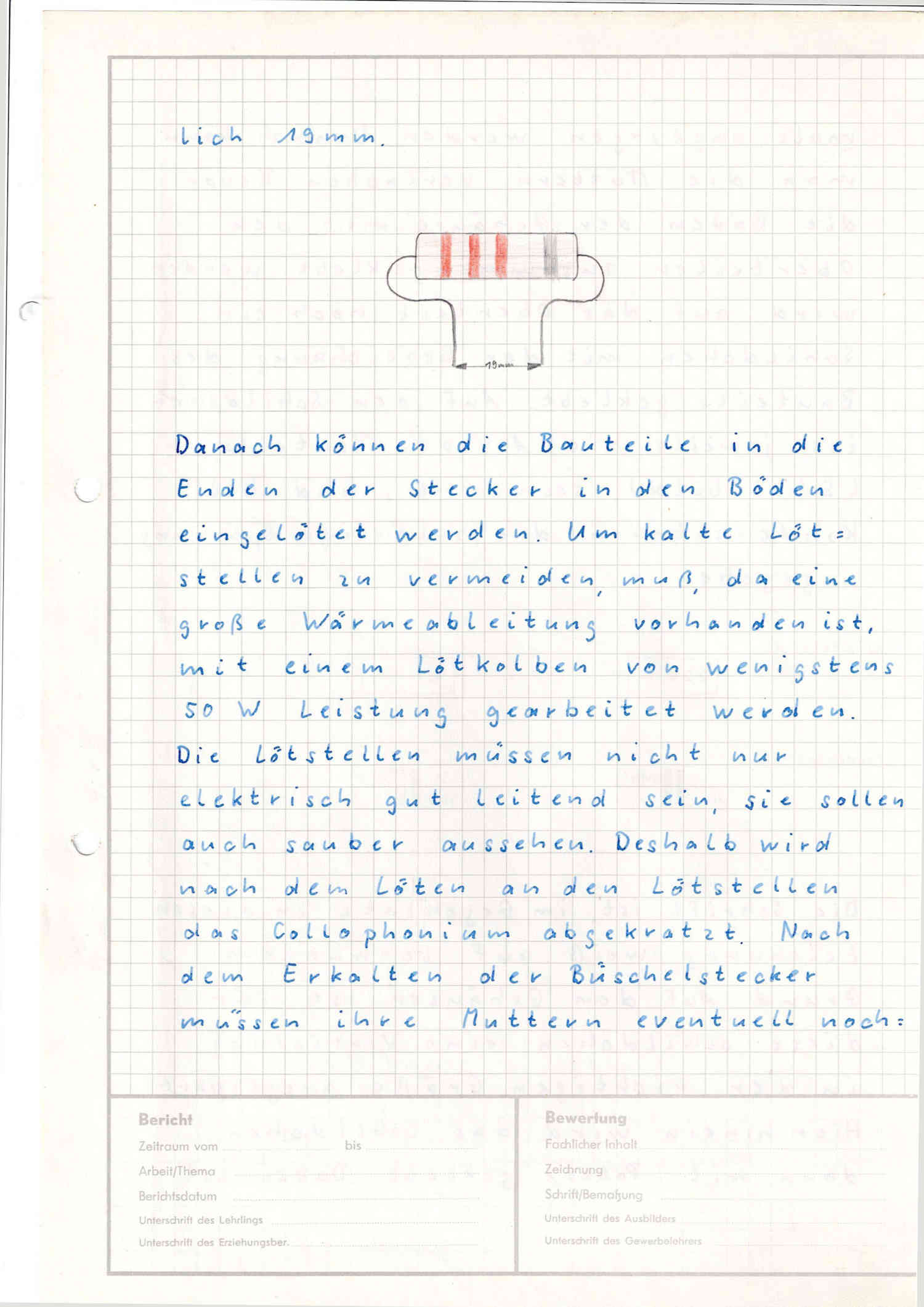

Anfertigung eines Steckbauteils - Seite 3

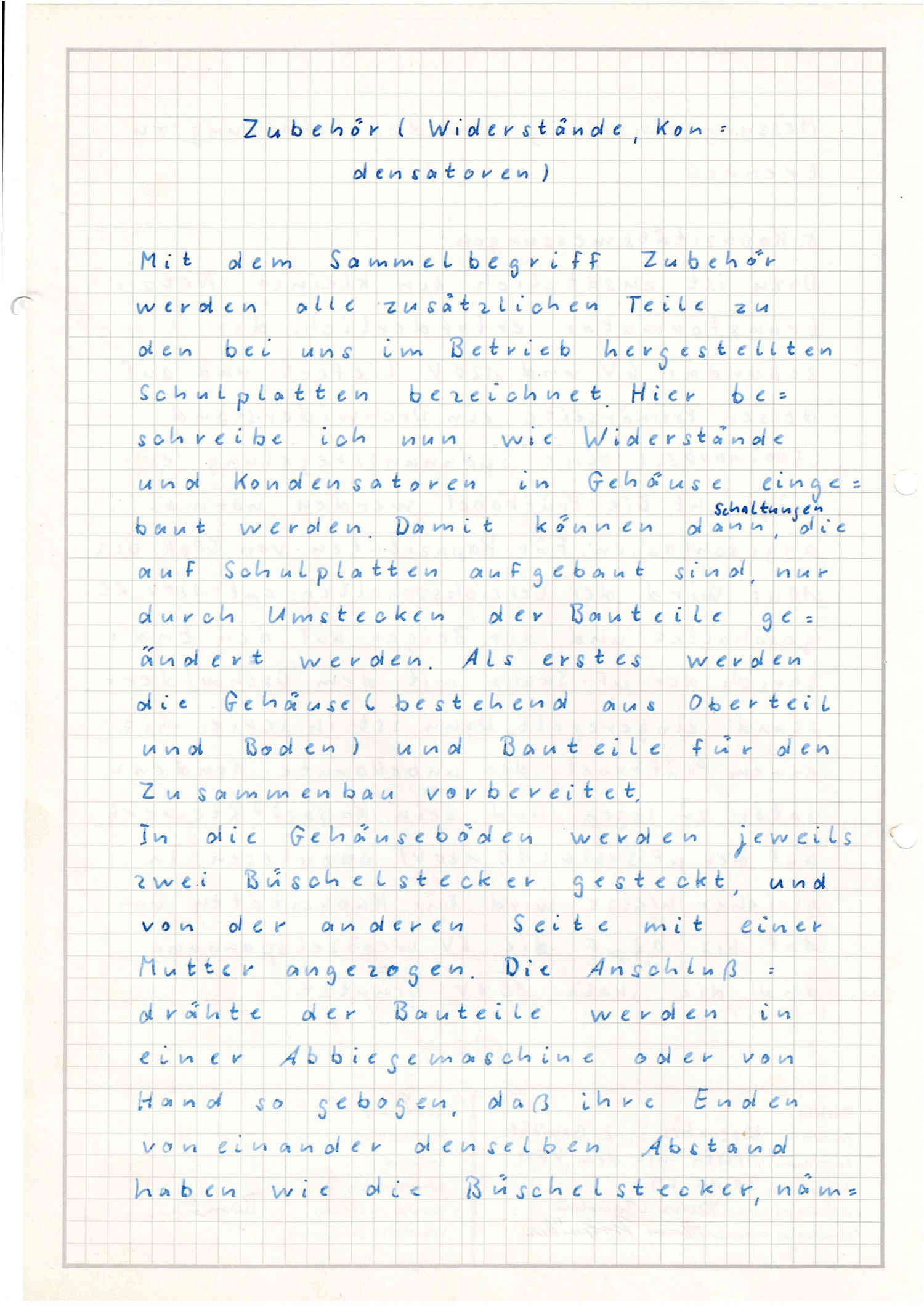

Anfertigung eines Steckbauteils - Seite 4

Bis heute werden solche Bauteile für die Elektronikausbildung verwendet, zum Beispiel in der Elektronikschule Tettnang.

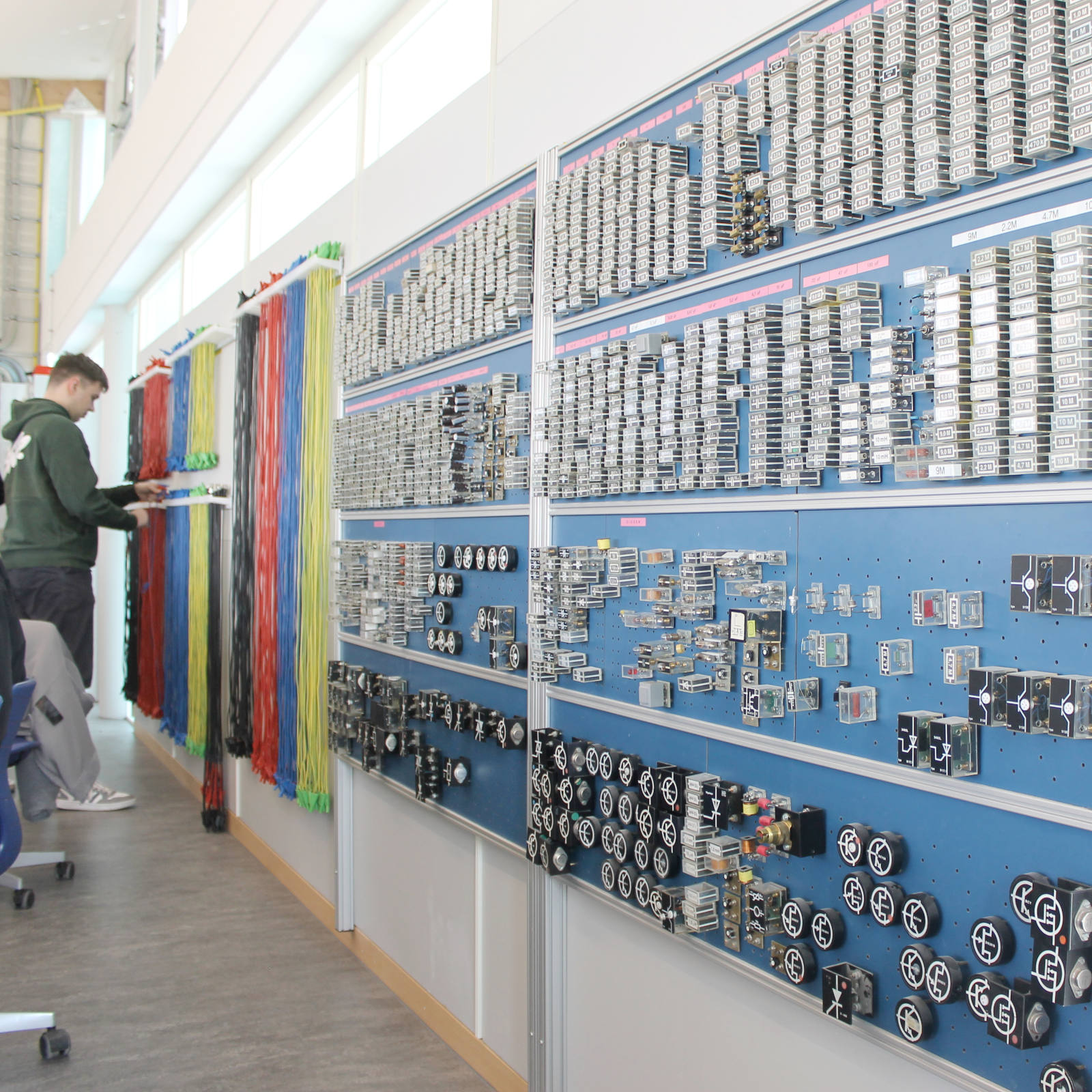

Bauteilewand im Labor der Elektronikschule Tettnang im Jahr 2026.

---

Berichtsheft: Heinz Mauder
Texte zum Berichtsheft ergänzt durch Rainer Specker
Bilder: Rainer Specker

---
